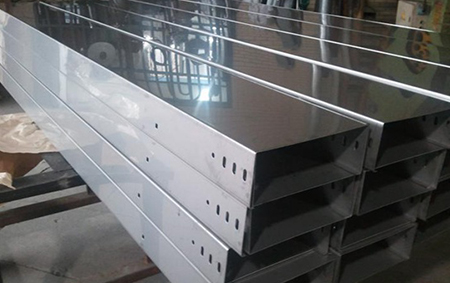

由于環境溫度變化,鋼質
電纜橋架會出現熱脹冷縮的現象。室外橋架受溫度影響較大例如環境最高溫度為
40℃,最低溫度為-20℃,則電纜橋架的最大收縮量按下式求得：
Δt=11.2 ×10-6×60deg(度)×1000mm
由此得出結論：
溫差為60℃時 ,Δι =0.672mm/m
溫差為50℃時, Δι =0.560mm/m
溫差為40℃時, Δι =0.448mm/m
工程設計中直線段電纜橋架應考慮伸縮接頭,伸縮接頭的間距建議按以下取定：
當溫差為40℃時為50m;
當溫差為50℃時為40m;
當溫差為60℃時為40m;
四、接地
根據規范的有關規定,鍍鋅電纜橋架進行良好的接地。
(1)鍍鋅電纜橋架直接板每個固定螺栓接觸電阻
應小于0.005Ω,此時電纜橋架可作為接地干線(噴粉電纜橋架不宜作接地干線),每個電纜橋架的電阻值可
按下式計算：
r=P.L/S
式中：P=15×10Ω-6/cm(20℃)；
L=長度按100mm計算；
S=截面積cm2。
(2)梯架于托盤的單位電阻值見表2。
表2 梯架于托盤的單位電阻值
(3)電纜槽的單位電阻值見表3
(4)當電纜橋架安裝連接程整體后,每根梯邊(或每個電纜槽)的電阻為：
R＝L(r＋1/3r’)
式中：
R--梯邊，即（電纜槽）全長總電阻（mΩ）；
r--梯邊單位長度電阻（mΩ/m）
r’--直接板固定螺栓接觸電阻
