空氣型母線槽具有國內外同類產品的優點外，在工藝結構上作了較大改進，具有以下優點：

1、由于母線通道的相間具有一定的空氣間隙，改善了電力傳輸中的散熱性能，提高其載荷能力、動熱穩定性，進一步減少線損，延長使用壽命和提高工作可靠性。

2、母線槽之間連接充分考慮了施工安裝工藝，采用母線通道先對接，然后再母排搭接的工藝方案，移動拆裝方便，大大縮短了安裝周期。

3、母排聯接采用了側板搭接工藝，使接頭的接觸面電氣性能更加可靠。

4、母排的包復采用了高絕緣強度的熱縮管工藝，使母線槽的絕緣強度、防塵能力、使用壽命及對環境的適應能力得到提高。

5、母排和外殼蓋板之間采用了絕緣隔塊，使母排的絕緣性能大大提高，增強工作可靠性。

6、蓋板采用專用滾壓機成型，使其具有更強的支撐強度，以適應大跨度場所的安裝。

新型節能母線槽

產品介紹

隨著我國輸配電事業的快速發展，母線槽產品得到了廣泛的應用，它已成為各項工程在輸配電領域不可缺少的組成部分。母線槽由于供電容量大，安全可靠，安裝方便，自引入我國以來，得到了迅猛發展。根據行業數據顯示，隨著中國經濟的持續發展，國內母線槽市場預計在今后數年內將保持20%的持續增長，使母線槽產品能夠得以迅速發展并在電力系統中廣泛應用。

作為節能環保的新能源，風電產業得到了國家產業政策的支持，風電裝機容量以每年翻番的速度激增，截至2010年底，我國已經成為世界風電大國?！笆濉逼陂g，我國風電場建設、并網發電、風電設備制造等領域?qū)⒊蔀橥顿Y熱點，市場前景看好。另外，隨著低壓配電系統網絡化技術日益發展，國內外電力系統自動化對輸配電的要求不斷提高，對于母線槽產品的智能化要求也日益顯著。

為此天津電氣傳動設計研究所、中國電器工業協會電控配電設備分會應廣大會員單位的要求，聯合國內50余家行業內的骨干企業組成全國聯合設計組，共同開發了新型節能母線槽。

1、產品開發過程

2011年初天津電氣傳動設計研究所聯合相關企業的骨干和設計人員組成新型節能母線槽研發課題組，經過前期的市場調研和廣泛征求用戶意見后，制定了初期設計方案。

4月下旬，新型節能母線槽全國聯合設計組在天津正式成立。與會代表就新型節能型母線槽產品結構、技術條件及配套選型情況進行了深入討論，并確立了設計方案、技術參數及工作實施安排等。根據會議通過的項目計劃進度安排，由聯合設計組的骨干企業抽調部分技術專家在蘇州進行集中設計工作，在這期間設計組成員認真對待工作，對細節問題和方案反復進行研討并完善， 終完成了圖樣設計和技術文件編制工作。

后，通過對5臺樣機進行型式試驗的方式驗證了產品的性能、技術指標、圖紙的正確性。

2011年10月產品通過了中國電器工業協會和天津市科學技術委員會組織的產品鑒定，鑒定委員會的專家認真聽取了本項目的工作總結報告、技術研究報告、試驗報告、查新報告等，查看了產品樣機，對設計組提供的圖紙資料等技術文件進行了認真的審查。專家們一致認為：C□LJ新型節能母線槽設計合理、結構先進，整體功能完備，運行穩定可靠，使用維護方便，市場發展前景廣 闊，總體技術達到國際先進水平。建議進一 步加大產品宣傳推廣力度，加快推廣使用。


2、產品概述

本次聯合設計的新型節能母線槽包括密集絕緣型、空氣絕緣型、風電型母線槽在內共3大系列27種規格，產品采用銅鋁復合母線做導體，鋁鎂合金型材做外殼，既降低了成本，又實現了節能目標，是一種高性價比的母線槽；同時還增加了可選配的智能監控單元，滿足了配網自動化的需求。

該產品主要適用于化工、冶金、工礦企業和文化體育場館、展覽館、檔案館、博物館、機場、車站、商廈等社會公共場所、高層建筑及風力發電塔的輸配電供電系統。

本產品設計合理、結構先進、外形美觀，防護等級高，具有高可靠性、環保、節能、壽命長、安裝方便、易于維護等特點，可廣泛應用于智能電網和風力發電系統等領域。

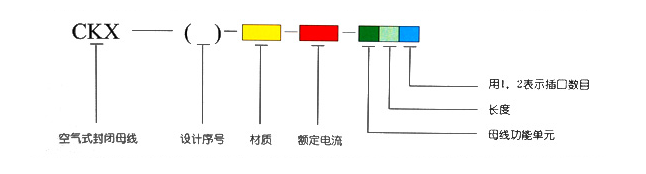

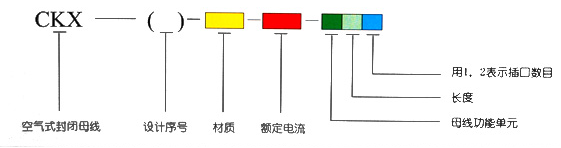

3、產品型號及含義

4、正常使用條件

4.1 周圍空氣溫度：周圍空氣溫度不超過+40℃，且在24h內其平均溫度不超過+35℃，周圍空氣溫度的下限為-5℃。風電型母線槽，周圍空氣溫度下限為-40℃。

4.2 大氣條件：空氣清潔，溫度為+40℃時相對濕度不得超過50%，在溫度較低時允許有較高的相對濕度，如在+20℃時為90%，但考慮到由于溫度的變化，有可能會偶然地產生適度的凝露，應給予注意。風電型母線槽，溫度為+25℃時，相對濕度短時可達100%。

4.3 海撥高度：安裝場地的海撥高度不得超過2000m。

5、技術參數

5.1 額定頻率fn：50Hz

5.2 額定工作電流In：

　　密集型 400，630，800，1000，1250，1600，2000，2500，3150，4000，5000，6300，7200A；

　　空氣型 400，630，800，1000，1250，1600，2000A；

　　風電型 630，800，1000，1250，1350，1600A。

5.3 額定工作電壓Ue：交流380V(400V)，660V(690V)

5.4 額定絕緣電壓Ui：交流690V，1000V

5.5 防護等級：IP54

WZM照明母線槽

產品介紹

本母線槽外殼為冷板壓制成型，裝配簡單，外表可噴不同的顏色。具有體積小、強度大、安裝方便等優點，適用于各種場所的日光燈、汞燈及其它照明器材的供配電用，規格有：25A、40A、50-100A。

其特點安裝方便快捷，所有電流等級母線采用同一規格外殼，通用性好。利用絕緣件支承并隔開絕緣導線，用電安全可靠。采用通用的兩孔三孔插座引出分支電源。提供各種現場安裝方式，用戶可根據需要靈活使用。

空氣絕緣耐火母線槽CKX-NH

產品介紹

CKX-NH系列耐火母線，母線槽的絕緣件采用特種絕熱材料，如耐高溫云母帶，玻璃纖維無機增強材料，上、具有不然不爆及機械強度好等優點。母線槽外殼采用耐高溫防火材料噴涂，耐火極限Ω。并能承受工頻耐壓1000V，1min內無擊穿或爍樂現象，在額定電壓下能正常工作，因此，可廣泛適用于高層建筑，計算機在回路，保安回路，人口密集場所等具其他有耐火要求的地方。

空氣型封閉母線槽CKX-()

產品介紹

空氣型母線槽具有國內外同類產品的優點外，在工藝結構上作了較大改進，具有以下優點：

1、由于母線通道的相間具有一定的空氣間隙，改善了電力傳輸中的散熱性能，提高其載荷能力、動熱穩定性，進一步減少線損，延長使用壽命和提高工作可靠性。

2、母線槽之間連接充分考慮了施工安裝工藝，采用母線通道先對接，然后再母排搭接的工藝方案，移動拆裝方便，大大縮短了安裝周期。

3、母排聯接采用了側板搭接工藝，使接頭的接觸面電氣性能更加可靠。

4、母排的包復采用了高絕緣強度的熱縮管工藝，使母線槽的絕緣強度、防塵能力、使用壽命及對環境的適應能力得到提高。

5、母排和外殼蓋板之間采用了絕緣隔塊，使母排的絕緣性能大大提高，增強工作可靠性。

6、蓋板采用專用滾壓機成型，使其具有更強的支撐強度，以適應大跨度場所的安裝。

GM高壓共相式母線槽

產品介紹

GM高壓共相式母線系統，主要為大型發電機組勵磁系統輸送勵磁電流及廠用變壓器輸入回路。GM高壓母線具有結構簡單、壓降小、安全可靠、抗短路性能好等特點?？蓮V泛用于10KV以下，3500A以內的輸電系統。

GM高壓共相式母線槽

產品介紹

GM高壓共相式母線系統，主要為大型發電機組勵磁系統輸送勵磁電流及廠用變壓器輸入回路。GM高壓母線具有結構簡單、壓降小、安全可靠、抗短路性能好等特點?？蓮V泛用于10KV以下，3500A以內的輸電系統。

密集型封閉母線槽

產品介紹

密集型母線槽CCX-()與傳統的電纜輸出配電方式相比具有其突出的優點：

1、密實的結構能承受較大的電流負荷而占據 小的空間，其結構緊湊、體積小、互換性、通用性強的特點尤為明顯。

2、母排采用絕緣材料包扎，大大增強了各相母線之間以及相對地之間的介電強度，具有較強的絕緣強度。

3、母排選材優良，輸送電流大，輸送線損小，壽命長。

4、采用新型接頭工藝，使接頭溫升極低，外殼靜電噴涂，美觀耐腐。

5、主要技術指標達到IEC439-2，ZBK36002-89，ZBK36003-89《母線槽》《密集母線槽》標準要求。

高強絕緣封閉母線槽

本母線集空氣與密集母線之優點，既能承受較強的電動力，又具較好的散熱性能，大大提高了其載荷能力。加之外殼結構設計，采用成型機成型，使其具有非凡的支撐強度，可保證連續6m母線中心沿重70公斤的壓力，撓度不超過15mm，解決了大跨度安裝無法支撐吊裝的困惑。
