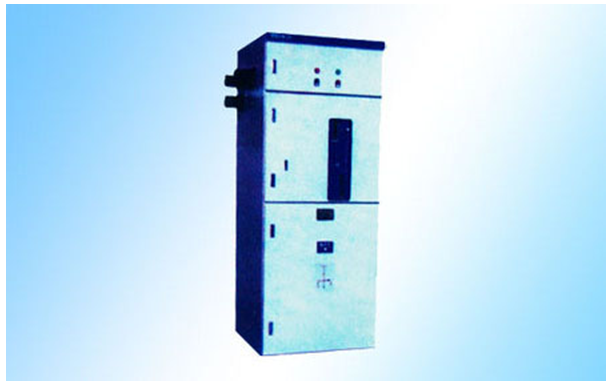

HXGN12-12箱式交流金屬封閉開關設備

產品介紹

◆用途

設備適用于交流12KV、50HZ的配電系統中。廣泛的用于城市電網建設和改造工程、工礦企業、高層建筑和公共設施等，作為環網供電單元和終端設備，起著電能的分配、控制和電氣設備的保護作用，也可裝在預裝式變電站中。本設備符合ICE420《高壓交流負荷開關—熔斷器組合電器》、GB3906-91《3-35KV交流金屬封閉開關設備》的有關規定。

◆結構特點

本柜外殼是由鋼板或型材制作成的封閉結構，本設備具有成套性強、體積小、無燃燒和爆炸危險，具有可靠的“五防”功能。熔斷器組合電器柜，熔管帶有撞針，在短路的情況下，撞針撞擊跳閘機構，實現快速開斷，能有效的保護電器設備。

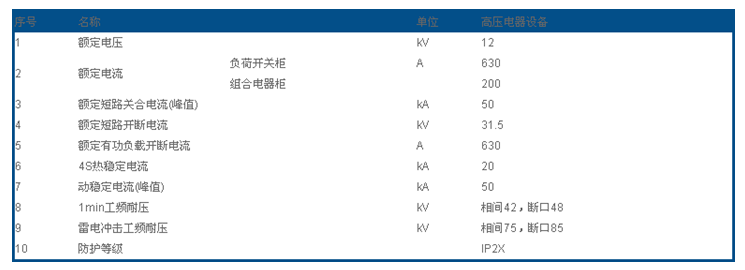

◆主要技術參數

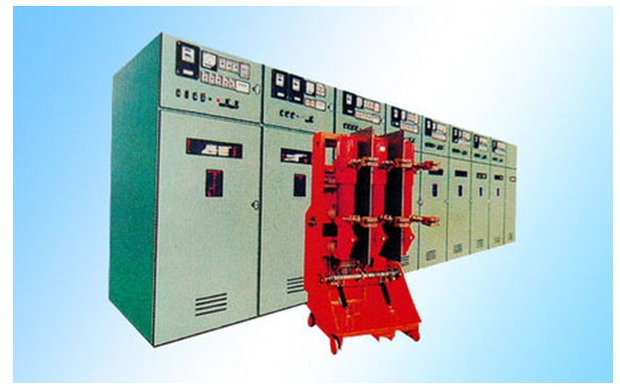

JYN2-12間隔交流金屬封閉開關柜

產品介紹

◆用途

電壓12kV以下作為接受和分配電能之用。

◆結構特點

JYN2-12開關柜內采用ZN28-12型真空斷路器手車。開關柜內有一套完整的聯鎖系統，當手車?yán)龉裢鈺r(shí)，絕緣隔板迅速擋住帶電部分，以確保不發生意外事故。此外，還可配備電壓互感器手車、站用變壓器手車等。

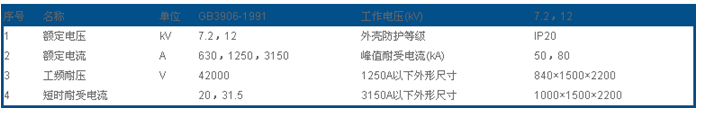

◆主要技術參數

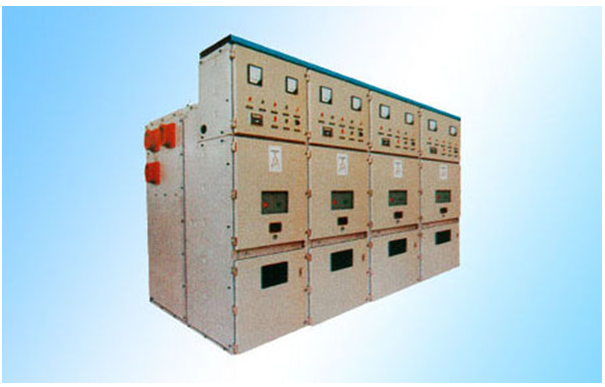

KYN28A-12金屬鎧裝中置式開關柜

產品介紹

◆用途

KYN28A-12金屬鎧裝中置式開關柜系3.6-12千伏三相交流50HZ單母線及單母線分段系統的成套配電裝置。

◆結構特點

本開關柜按GB3906-91中的鎧裝式金屬封閉開關設備而設計。整個是由柜體和中置式可抽出部件兩大部分組成，該設備可以從正面進行安裝調式和維護，因此它可以背靠背組成雙重排列和靠墻安裝，提高開關設備的安全性、靈活性，減少了占地面積。

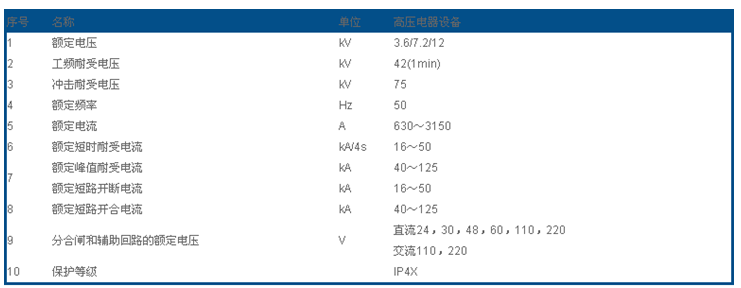

◆主要技術參數

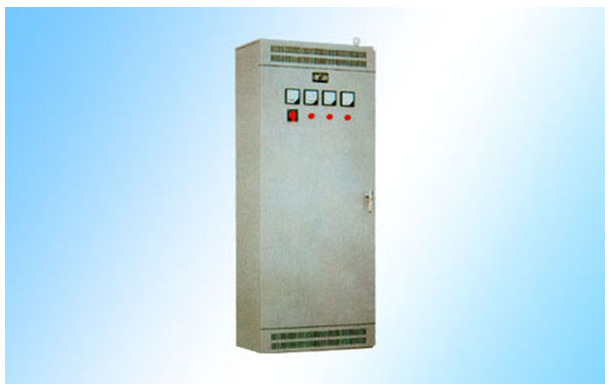

XL(F)-21動力配電柜

產品介紹

◆用途

XL(F)-21型動力配電柜具有結構緊湊、檢修方便、一次方案組合靈活等優點，故廣泛適用于各工礦企業中，作為交流50Hz、500V以下三相電力系統動力配電之用。配電柜對所控制的線路有過載及短路保護作用。本動力配電柜系戶內裝置，靠墻安裝，屏前操作及檢修。

◆結構特點

 本配電柜系戶內裝置、靠墻安裝、屏前維修，為一般封閉式，外殼用鋼板彎制而成，刀開關操作手柄裝在柜前側板上，可以作為切換電源之用。配電柜前面有門，門有可裝指示電表和操作按鈕、打開門，柜內全部設備敞露。為方便于檢修維護，柜后可拆卸，具有結構緊湊、檢修方便的特點。

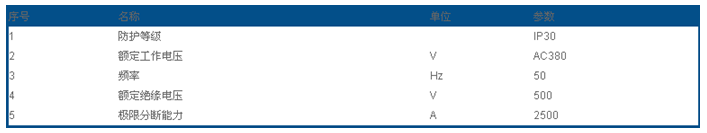

◆主要技術參數

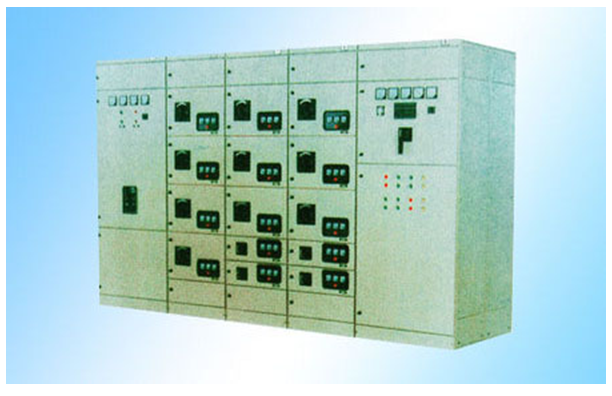

GCL低壓抽出式開關柜

產品介紹

◆用途

GCL系統適用于交流50Hz、額定工作電壓380V的低壓配電系統中，作為受電、饋電、母聯、照明、電動機控制及功率補償之用，它包含動力中心(PC)和電動機控制中心(MCC)之功能，并可設計成固定柜和抽屜柜混合型系統，滿足不同的供配電需要。

◆結構特點

1、柜體采用薄壁異型型材拼裝而成，強度高，性能好，重量輕，框架，門板等構件用環氧粉末涂料靜電噴涂，涂層均勻，絕緣性能好，經久耐用。

2、在MCC方案中，柜體內部分成五個區域：水平母線區、垂直母線區、功能單元區、電纜室、中性接地母線區。各區互相隔離，保證線路正常運行，有效地防止故障擴大。

3、功能單元采用抽屜結構，插入結構和固定結構三種，使用檢修安全、方便，可縮短事故停電時間。

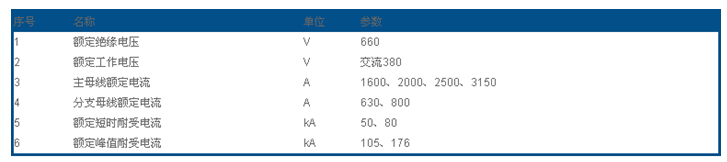

◆主要技術參數

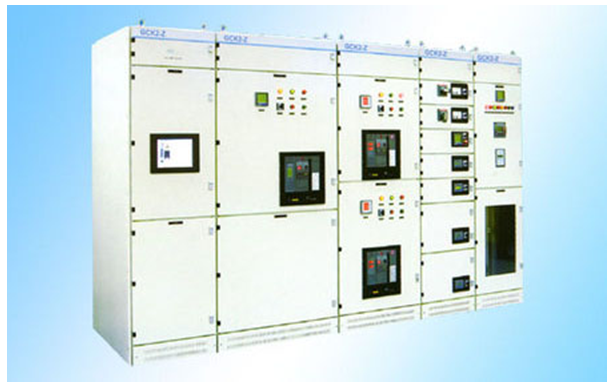

GCK2低壓成套開關設備

產品介紹

正常使用條件

概述

 GCK2低壓成套開關設備是GCK低壓抽出式開關柜的升級換代產品。是由天津電氣傳動設計研究所、中國電器工業協會電控配電設備分會、天津天傳電控配電有限公司聯合行業80余家骨干企業組成全國聯合設計組，針對國內抽出式開關柜產品的現狀，結合國內行業的具體情況而開發出的具有自主知識產權的新一代低壓成套開關設備。

本產品于2008年6月通過了中國電器工業協會組織的產品鑒定，專家組一致認為：GCK2低壓成套開關設備柜型經濟適用、設計規范完整，性價比優，創新性佳（獲得兩項國家zhuanli），并在國際上首次采用銅鋁復合母線作為低壓開關柜的載流導體，極大的降低了制造成本，提高了企業在市場的競爭力。其經濟效益和社會效益顯著，屬國際領先水平。

本產品適用于戶內正常使用條件下，額定工作電壓交流至380 (400) V、660 (690)V、頻率50 (60)Hz，額定電流至5000A，作為受電、饋電、電動機控制及無功功率補償之用。

特點

● 骨架均由C型材或加強型C型材借助連接件用自攻螺釘組裝而成，型材安裝孔間距為25mm (E=25mm)。骨架尺寸精準、結構穩固，重量輕、強度高、安裝方便、裝配效率高。

● 水平母線置于柜體頂部，水平母線系統在設計上充分考慮了安裝、維護的簡單、方便，柜體頂部可打開，從柜頂就能方便地進行母排的現場安裝與連接，不需要穿排。

● 水平母線額定電流可達5000A，短時耐受電流可達100kA．抽屜柜垂直母線額定電流可達1600A.

● 一單元以上抽屜采用帶三位置顯示和鎖定的大刀式推進機構(BPT聯鎖推進機構)，1/2抽屜采用撥盤式推進機構（已獲得國家zhuanli，zhuanli號ZL 2007 2 0098515.5）。

● 除采用銅母線作為載流導體外，創新的在低壓成套開關設備中采用銅鋁復合母線作為載流導體（已申請國家zhuanli，申請?zhí)?008200748648已授權），能有效的降低低壓成套開關設備的成本，節約資源。

型號含義

正常使用條件

★ 周圍空氣溫度不高于+40℃，而且24h內其平均溫度不高于+35℃。周圍空氣溫度的下限為-5℃。

★ 空氣清潔，在溫度為+40℃，其相對濕度不得超過50%。在較低溫度時，允許有較大的相對濕度。例如：+20℃時相對濕度為90%。但應考慮到由于溫度的變化，有可能會偶爾產生適度的凝露。

★ 污染等級3

★ 安裝類別 IV

★ 海拔高度不超過2000m

★ 安裝傾斜度不超過5°

★ 無劇烈震動和沖擊的場合

★ 無粉塵、腐蝕性氣體及沒有陽光直接照射和雨水侵襲的場所

★ 運輸和存放溫度為-25℃～+55℃，在短時間內（不超過24h）可達+70℃

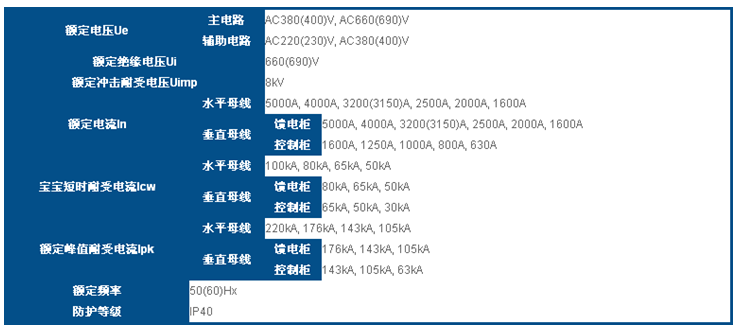

主要技術參數

GCK低壓抽出式開關柜

產品介紹

◆用途

GCK系統適用于發電廠、冶金、石油化工、輕工紡織、港口碼頭、大樓賓館等場所作為并流三相四線或五線制、電壓380V、頻率50Hz電力系統的配電和電動機控制之用。

◆結構特點

1、裝置的柜架結構是由C型型材裝置配組成。柜體的模數為E=25mm，同時采用自攻螺釘連接，全部柜架及內層隔板都作鍍鋅鈍化處理。

2、饋電柜可靈活地根據所需要的各種單元線路方案進行任意組合，且一旦發生故障，可以在很短時間內將單元抽出，換上備用單元繼續使用，相同單元可在任一柜上互換。

3、指示儀表、按鈕、控制開關和指示燈等成組的裝在控制板上，該控制板安裝在各自單元的正面，隨單元一起插入或抽出。

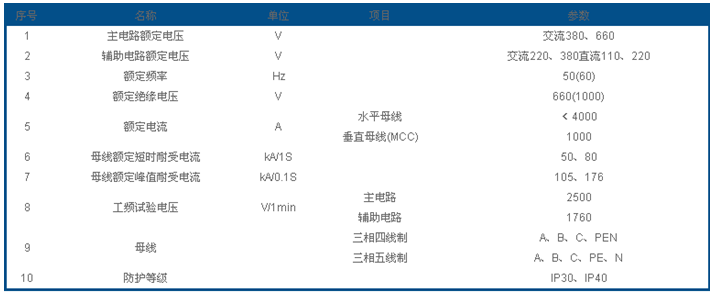

◆主要技術參數

GCS低壓抽出式開關柜

產品介紹

◆用途

GCS系統適用于發電廠、石油、化工、冶金、紡織、高層建筑行業的配電系統，可作為三相交流頻率為50/60HZ，額定工作電壓為380/400/660V，額定電流為400A及以下的發、供電系統中的配電、電動機集中控制、無功功率補償使用的低壓成套配電裝置。

◆結構特點

1、裝置的主構架采用8MF型鋼，構架采用拼裝和部分焊接兩種結構形式。主構架上均有安裝模數孔E=20mm；

2、裝置備功能室嚴格分開，其隔室主要分為功能單元室、母線室、電纜室，各單元的功能相對獨立。

3、抽屜改變僅高度變化，其寬度、深度不變。相同功能單元的抽屜具有良好的互換性。

◆主要技術參數

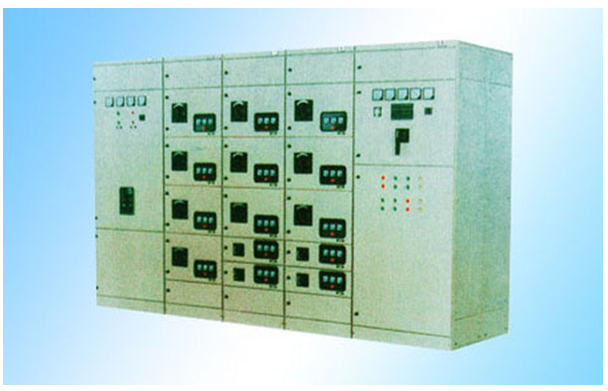

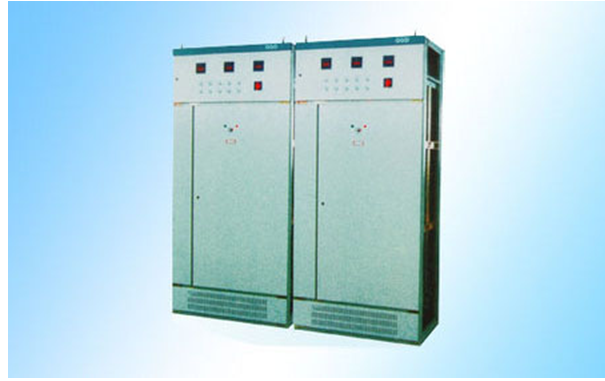

GGD交流低壓配電柜

產品介紹

◆用途

GGD型交流低壓配電柜適用于發電廠、變電站、廠礦企業等電力用戶的交流50Hz，額定工作電壓380V，額定工作電流至3150A的配電系統，做為動力，照明及配電設備的電能轉換、分配與控制之用。

◆結構特點

GGD型交流低壓配電柜的柜體采用通用柜的形式，構架用8MF冷彎型鋼局部焊接組裝而成，框架設計為自然通風形式，使柜內電器元件在運行中得到充分散熱。柜體的頂蓋在需要時間拆除，便于現場主母線的安裝，柜頂?shù)乃慕茄b有吊環便于起吊和裝運。

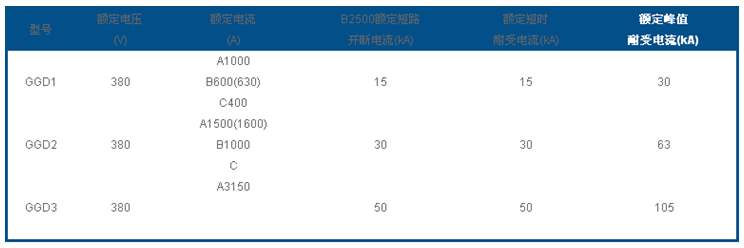

◆主要技術參數
